鉄筋切断機

　

　

型　番	K-7X　K-15X　K-20XA(R)　K-23XA(R)　K-26X(R)
備　考	安全かつ効率良く作業を進行させるＮＰＫ鉄骨切断機は、増圧機構で強力な切断を実現。独自のカッタースタンドの採用によりスクラップの片付け、トラックへの積み込みが容易にできます。

型　式	最大圧砕力(kN)		最大開口巾	油　圧	油　量	重量	全長	適用油圧ショベル	旋回方式	カッタ長さ
型　式	先端部	中央部	(mm)	(MPa)	(L/min)	(kg)	(mm)	(tonクラス)	旋回方式	(mm)
K-7X	450	710	485	17.5	50～80	728	--	6～9	360°フリー	400
K-15X	800	1300	530	21	80～150	1,420	1875	10～17	360°フリー	415（410）
K-23XA(R)	1380	1920	782	28	100～200	2,430	2469	21～27	油圧旋回	500
K-26XA(R)	1600	2450	795	25	100～200	2,500	2440	21～27	油圧旋回	500（450）
K-54XR	1570	--	810	24.5	200～300	4,900	3746	40～50	固定	845

　　

万能破砕機

　

　

型　番	M-20　M-28　M-38

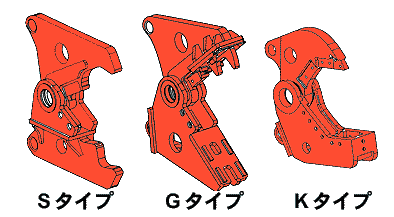

備　考	〔一台〕で〔三役（破砕・切断・小割）〕！！3種類の先端部が交換できます。コンクリート構造物の破砕作業(Sタイプ）、鉄骨の切断（Kタイプ）、コンクリート片の小割作業（Gタイプ）、スクラップのリサイクリングまで一連の作業が一台で行えます。

型　式	先端圧砕力	中央圧砕力	最大開口幅	内蔵リリーフバルブ圧	油　量	重　量	全　長	カッタ長さ	適合油圧ショベル
型　式	[kN]		[mm]	[MPa]	[L/min]	[Kg]	[mm]	[mm]	[ton]
M-20S	690		940	25.0	100～200	1980	2285	180	17～21
M-20K	810		535	25.0	100～200	2060	2365		17～21
M-20G	750		770	25.0	100～200	2055	2295	180	17～21
M-28S	1030	1550	1067	25.0	100～200	2968	2631	200	27～33
M-28K	1190		634	25.0	100～200	3148	2716		27～33
M-28G	1120	1550	910	25.0	100～200	3126	2711	200	27～33
M-38S	1300		1234	25.0	100～250	3840	3198	250	35～40
M-38K	1510		735	25.0	100～250	4260	3325		35～40
M-38G	1360		1142	25.0	100～250	4140	3253	250	35～40

　

コンパクタ　締め固め機

　　

型　番	C-2S　C-2L　C-4S　HC-4　HC-7
備　考	ＮＰＫ締固め機は強力な締固め力により、造成工事に、土木工事地ならし、また道路等の各種配管工事後の埋戻し土の締固めなど広範囲に活躍します。ミニショベル用から中クラスの油圧ショベル用まで全５機種用意しています。

　

型　式	最大起振力	最大振動数	油　圧	油　量	転圧板寸法	重量	適用油圧ショベル
型　式	kN	Hz(C.P.M)	Mpa	L/min	mm	kg	tonクラス
C-2S	35	50(3000)	20.0	38	705×290	176/186	2.5～5.0
C-2L	35	50(3000)	16.0	57	705×360	184/194	2.5～5.0
C-4S	66	50(3000)	18.5	75	860×610	385	6.0～9.0
HC-4	78	40(2,400)	12.0	125	700×1,000	850	9～15
HC-7	104	40(2,400)	12.0	200	900×1,400	950	17～21

ディモリショングラブ

　

型　番	D-12
備　考	●片側スケルトンバケット・片側穴無しバケットの組み合わせで作業機能拡大。 ●取付ショベル10～21tonと広範囲に取付可能です。 ●油圧旋回配管不要。破砕機配管でグラブの開閉、旋回が可能です。 ●『D-12』本体に流量制御バルブ及び、リリーフバルブを内蔵。

　

型　式	リリーフバルブ設定圧力	油　量	バケット容量	最大歯先出力	質　量	配管径	適用油圧ショベル
型　式	MPa	L/min	m2	kN（ton）	kg	in	tonクラス
D-12	30	100	0.7	33.8（3.38）	1270	1（3/8）	10～21

圧砕機

　

　　

型　番	S-3X　S-4XB　S-7XA　S-15X　S-22XA(R)　S-26X(R)　S-36X(R)　S-40X(R)　S-50X　S-90X
備　考	ＮＰＫ圧砕機は、コンクリート構造物を驚異的なパワーで圧砕解体。しかも鉄筋カッター付で露出した鉄筋の切断もＯＫ。また全旋回でビルの側壁、コーナー壁も難なく圧砕し、どんな方向の作業にも対応します。

型　式	最大圧砕力(kN)		最大開口巾	油　圧	油　量	重量	適用油圧ショベル	旋回方式	カッタ長さ
型　式	先端部	中央部	(mm)	(Mpa)	(L/min)	(kg)	(tonクラス)	旋回方式	(mm)
S-3X	300	-	352	21	30～50	275	2.5～3.5	360°フリー	90
S-4XB	320	440	450	21	30～50	370	3.5～5.5	360°フリー	100
S-7XA	450	650	550	21	50～80	700	6～9	360°フリー	130
S-15X	700	1050	750	21	80～150	1,410	10～17	360°フリー	180
S-22XA(R)	980	1490	850	28	100～200	2,180	17～21	油圧旋回	180
S-26X(R)	1100	1640	1,000	25	100～250	2,620	21～27	油圧旋回	180
S-36X	1400	2200	1,200	25	150～250	3,600	30	360°フリー	180
S-40X(R)	1600	2530	1,300	25	200～300	4,330	40	油圧旋回	180
S-50X	1620	2580	1,471	25	200～300	5,580	38～45	油圧旋回	-
S-90X	2100	3460	2000	30	200～300	8,830	60～80	油圧旋回	-
